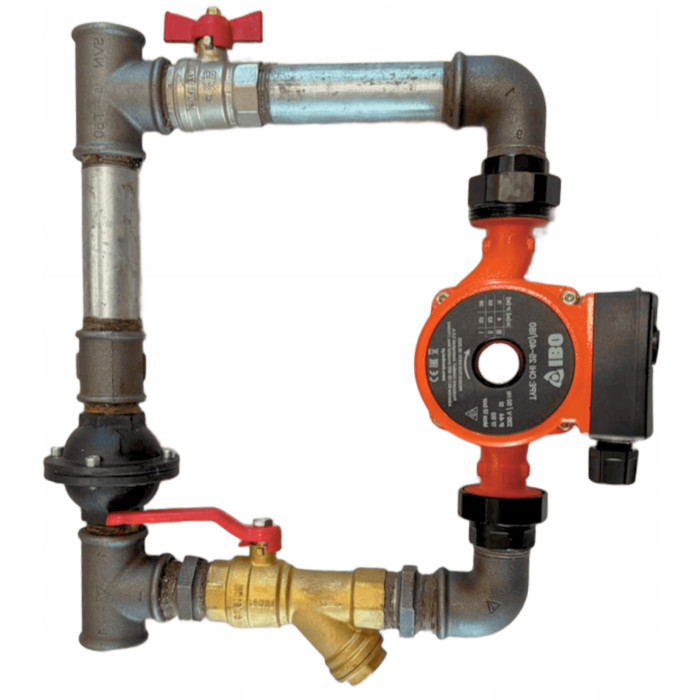

ZESTAW OBEJŚCIE POMPY PIONOWE WYSOKIE 5/4'' +POMPA IBO 25/40-180

✅Zespół Pompy obiegowej c.o. jest kompletnym układem hydraulicznym umożliwiającym podłączenie pompy obiegowej do pieca c.o. wraz z zaworem wodnym różnicowym

CZawór różnicowy ZR przeznaczony jest do montażu w instalacji centralnego ogrzewania z wymuszonym obiegiem wody - pompą cyrkulacyjną. Jego zadaniem jest zabezpieczenie instalacji pompy przed uszkodzeniem na skutek przegrzania i ciśnienia mogącego wystapić, gdy pompa przestanie wymuszać obieg. Podczas pracy pompy zawór pozostaje zamknięty. Z chwilą przerwania pracy pompy np. wskutek zaniku napięcia, zawór otwiera się samoczynnie, umożliwiając grawitacyjny obieg wody.

✅Zawór może pracować w instalacji, której ciśnienie nie przekracza 6 barów (60 metrów słupa wody), a temperatura osiąga maksymalnie 110°C. W trakcie eksploatacji zawór nie wymaga żadnej obsługi.

⭐Montaż:

✅Przyłącze może być montowane w pozycji poziomej lub pionowej w zależności od potrzeb. Należy pamiętać aby zestaw zamontowany został zgodnie z obiegiem wody w instalacji. Kierunek przepływu oznaczony jest na korpusie zaworu różnicowego ZR.

Montaż powinien wykonać hydraulik.

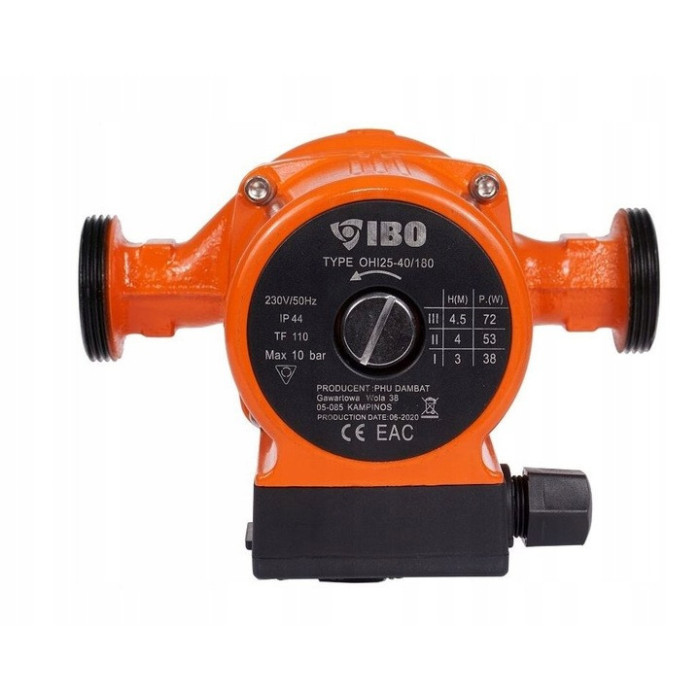

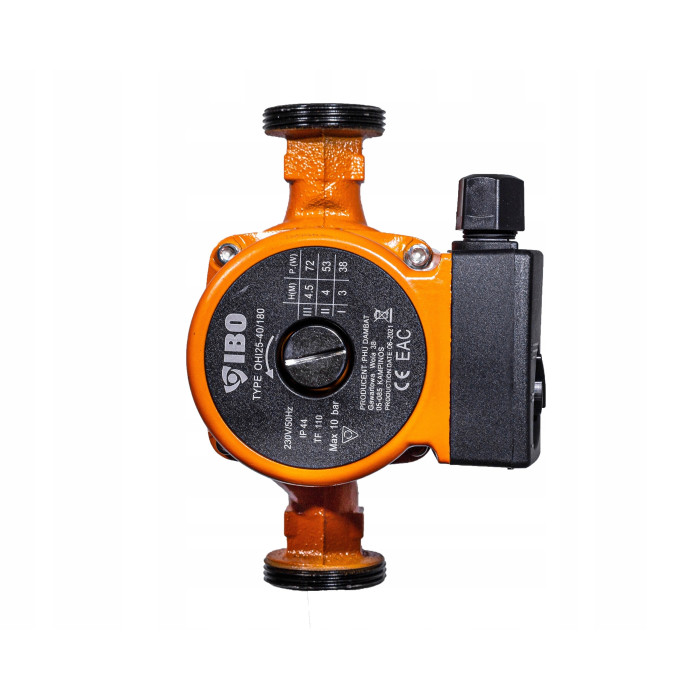

⭐POMPA OHI 25-40/180 ⭐

⭐ JAKOŚĆ I BEZPIECZEŃSTWO ⭐

⏩ Trzybiegowy silnik – Umożliwia dostosowanie wydajności i ciśnienia pompy do indywidualnych potrzeb instalacji, zapewniając optymalną pracę i oszczędność energii.

⏩ Cicha konstrukcja – Dzięki zaawansowanej budowie pompa pracuje wyjątkowo cicho, co sprawia, że idealnie nadaje się do instalacji, w których wymagana jest minimalizacja hałasu.

⭐ DODATKOWE CECHY ⭐

⏩ Komplet uszczelek – W zestawie znajdują się uszczelki, które umożliwiają szczelne połączenie z instalacją, eliminując ryzyko przecieków i zapewniając bezpieczne użytkowanie.

⭐Dane techniczne Pompy:

• Maksymalna temperatura wody: 110 °C
• Maksymalna temperatura otoczenia: 55 °C
• Maksymalne ciśnienie robocze: 10 bar
• Korpus pompy: 180 mm (długość montażowa)
• Ilość biegów: 3 Podnoszenie słupa wody: 4 m
• Napięcie znamionowe: 220-240 V / 50 Hz
• Głośność: 45db
• Prąd znamionowy: 0,4 A

⭐ TYP: OHI 25-40/180 ⭐

✔️BIEG 1

• Max ciśnienie [m]: 3
• Max wydajność [l/min]: 18
• Moc silnika [W]: 38

✔️BIEG 2

• Max ciśnienie [m]: 4
• Max wydajność [l/min]: 36
• Moc silnika [W]: 53

✔️BIEG 3

• Max ciśnienie [m]: 4,5
• Max wydajność [l/min]: 48
• Moc silnika [W]: 72

⚙️ Rozstaw[mm]: 180

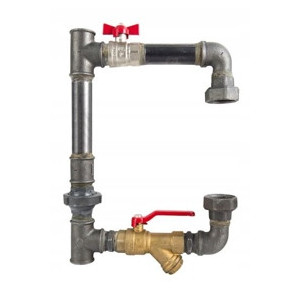

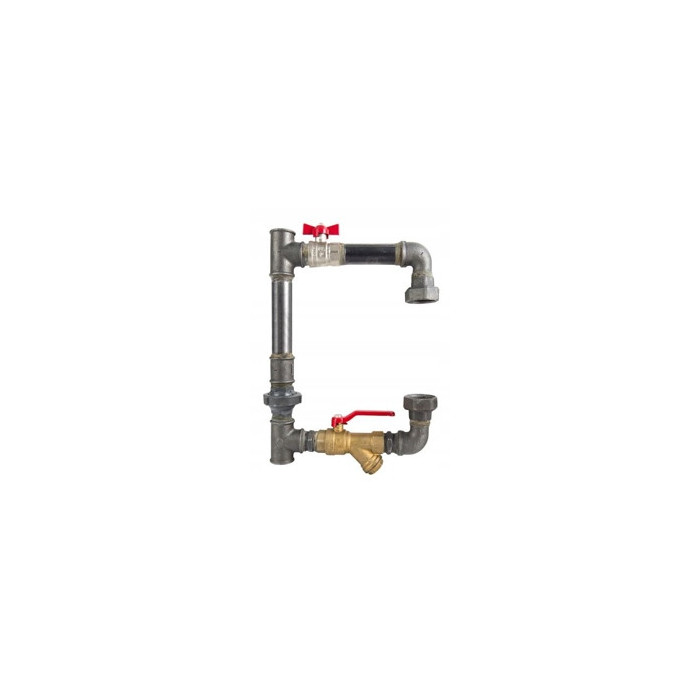

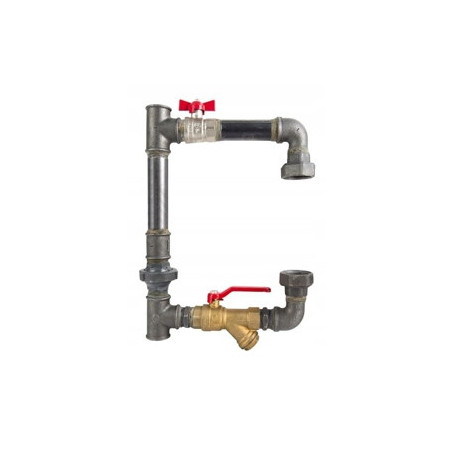

⭐OBEJŚCIE DO POMPY WYSOKIE PIONOWE 5/4''⭐

⭐Dane techniczne obejścia:

• temperatura pracy 0-90°C, chwilowa 110°C,
• ciśnienie nominalne 0,001-6,0 bar,
• ciśnienie dopuszczalne do 7,00 bar,
• ciśnienie otwarcia zaworu przy obiegu grawitacyjnym 0,00-0,001 bar,
• przekrój nominalny przepływu przez zawór 98-100% przekroju nominalnego instalacji,
• poziom hałasu w trakcie cyklu pracy do 25 dB (A)

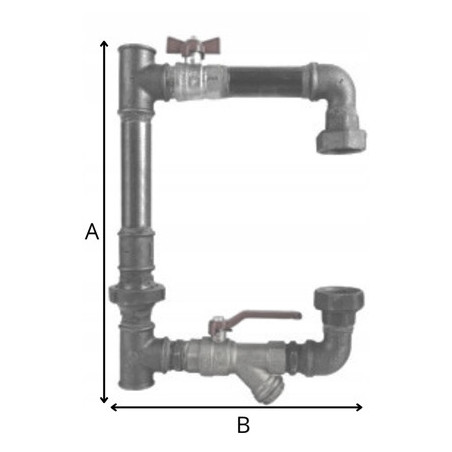

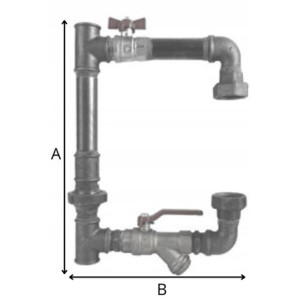

✅Wymiar A:

✅Wymiar B:

✅Zestaw obejściowy do pompy w wersji poziomej , służy do zabezpieczenia kotła przed nagłym wzrostem ciśnienia w przypadku utraty zasilania sterownika i pompy, zawór różnicowy zamontowany w obejściu otwiera się.

✅Instalacja taka może pracować bez zakłóceń.

✅Przeznaczony jest do instalacji centralnego ogrzewania, dla pomp o standardowych rozmiarach króćca przyłączeniowego – 180mm – 1 1/2 cala.

✅Dodatkowo zestaw wyposażony jest w kurki kulowe w tym jeden z filtrem skośnym.
