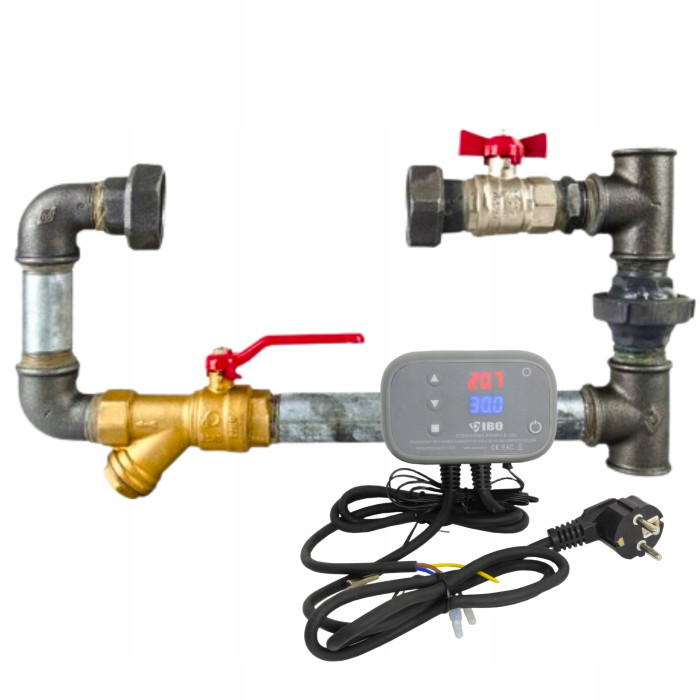

ZESTAW OBEJŚCIE POMPY POZIOME NISKIE BAYPASS 6/4'' + STEROWNIK IBO S-150

✅Zespół Pompy obiegowej c.o. jest kompletnym układem hydraulicznym umożliwiającym podłączenie pompy obiegowej do pieca c.o. wraz z zaworem wodnym różnicowym

CZawór różnicowy ZR przeznaczony jest do montażu w instalacji centralnego ogrzewania z wymuszonym obiegiem wody - pompą cyrkulacyjną. Jego zadaniem jest zabezpieczenie instalacji pompy przed uszkodzeniem na skutek przegrzania i ciśnienia mogącego wystapić, gdy pompa przestanie wymuszać obieg. Podczas pracy pompy zawór pozostaje zamknięty. Z chwilą przerwania pracy pompy np. wskutek zaniku napięcia, zawór otwiera się samoczynnie, umożliwiając grawitacyjny obieg wody.

✅Zawór może pracować w instalacji, której ciśnienie nie przekracza 6 barów (60 metrów słupa wody), a temperatura osiąga maksymalnie 110°C. W trakcie eksploatacji zawór nie wymaga żadnej obsługi.

⭐Montaż:

✅Przyłącze może być montowane w pozycji poziomej lub pionowej w zależności od potrzeb. Należy pamiętać aby zestaw zamontowany został zgodnie z obiegiem wody w instalacji. Kierunek przepływu oznaczony jest na korpusie zaworu różnicowego ZR.

Montaż powinien wykonać hydraulik.

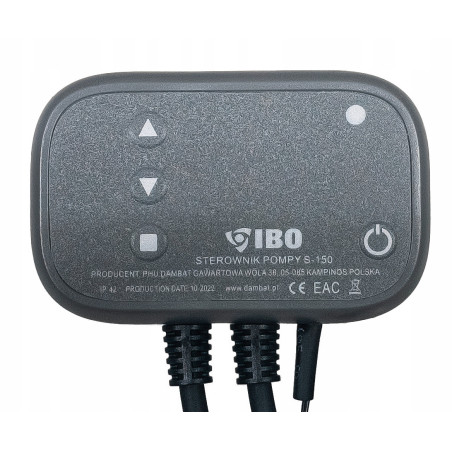

⭐STEROWNIK IBO S-150 ⭐

✴️ STEROWNIK S-150 przeznaczony jest do sterowania pompa obiegu wody C.O. Zadaniem sterownika jest załączanie pompy , jeśli temperatura przekroczy zadaną wartość oraz zadanej temperatury włączenia. Zapobiega to niepotrzebnemu działaniu pompy, co pozwala zaoszczędzić energię elektryczną ( oszczędności w zależności od stopnia wykorzystania pieca sięgają nawet 60 % ) jak i przedłuża żywotność pompy. Dzięki temu wzrasta jej niezawodność i maleją koszty związane z eksploatacją. Zarówno temperatura załącznika jak i wyłączania może być ustawiona w przedziale 0 °C - 99 °C . Histereza została zastąpiona możliwością dowolnego ustawiania temperatury wyłączenia.

⚙️ Dane Techniczne :

▶️ Zakres regulacji temperatury -0°C - 99°C

▶️ Napięcie zasilania - 230V/50Hz

▶️ Pobór mocy - < 5W

▶️ Temperatura pracy - - 10 °C -  40°C

▶️ Czujnik temperatury - Rezystacyjny

▶️ Długość przewodu czujnika - 1m

▶️ Długość przewodu sieciowego - 1m

▶️ Długość przewodu zasilania pompy - 1m

▶️ Wyjście - 230V/50Hz

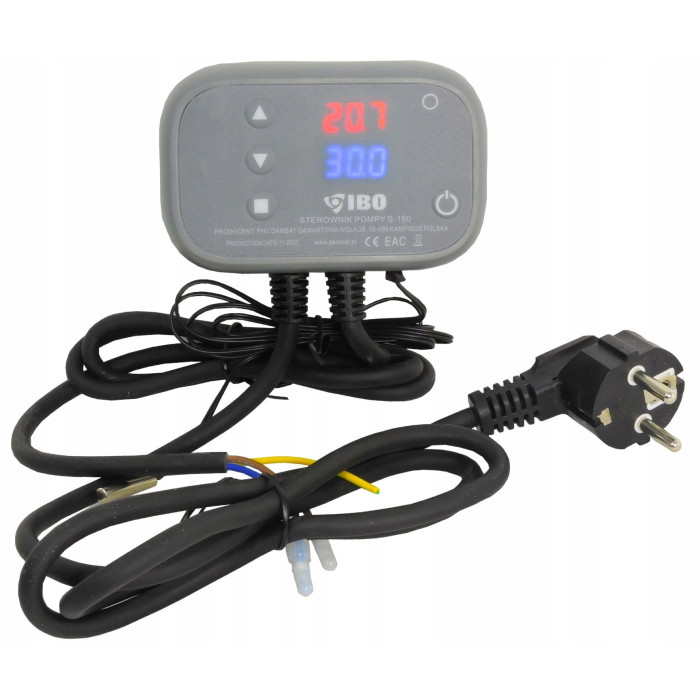

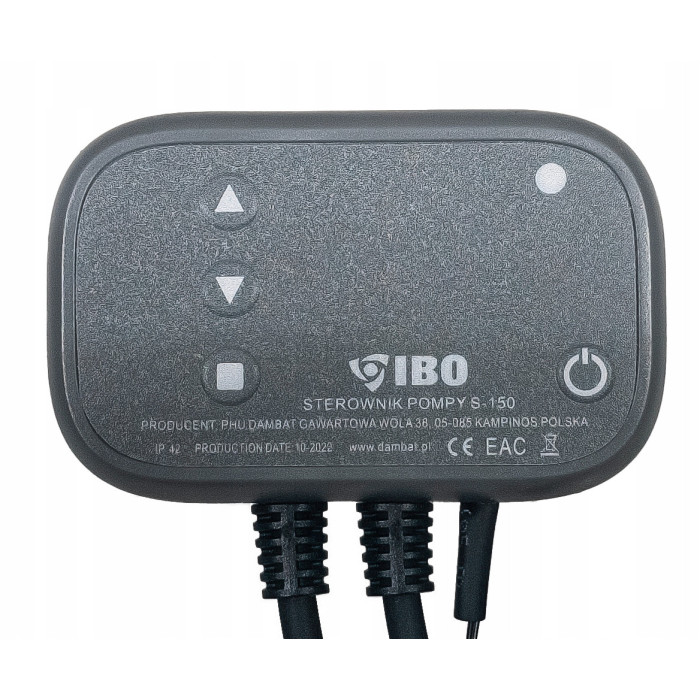

✴️ Sterownik wyposażony jest w 2 wyświetlacze LED. Na górnym standardowo wyświetla się aktualna temperatura mierzona przez czujnik , natomiast dolny pokazuje temperaturę wyłączenia. Przycisk MENU przełącza sterownik w trybie podglądu i ustawienia temperatury wyłączenia , załączania oraz ustawiania funkcji anty-stop.

❇️ FUNKCJA TERMOSTATU

Sterownik posiada również wbudowaną funkcję termostatu. Istnieje możliwość ustawienia temperatury przy osiągnięciu, której sterownik wyłączy kontrolowane urządzenia , a następnie po obniżeniu do żądanej wartości uruchomi urządzenie.

Przykład ; Temperatura zadana 34 °C ( dolny wyświetlacz) , temperatura wyłączenia 31 °C . Jeżeli temperatura czujnika osiągnie 34 °C i będzie pracowała do momentu aż temperatura czujnika nie spadnie do 31 °C wówczas sterownik wyłączy pompę.

❇️ FUNKCJA  ANTYZAMARZANIOWA

Sterownik wyposażony jest funkcją ANTY-FREEZ ,dzięki której sterownik w momencie spadku temperatury otoczenia poniżej 5°C uruchomi pompę , aby nie doprowadzić do zamarznięcia.

⭐OBEJŚCIE NISKIE POZIOME 6/4''⭐

⭐Dane techniczne obejścia:

• temperatura pracy 0-90°C, chwilowa 110°C,
• ciśnienie nominalne 0,001-6,0 bar,
• ciśnienie dopuszczalne do 7,00 bar,
• ciśnienie otwarcia zaworu przy obiegu grawitacyjnym 0,00-0,001 bar,
• przekrój nominalny przepływu przez zawór 98-100% przekroju nominalnego instalacji,
• poziom hałasu w trakcie cyklu pracy do 25 dB (A)

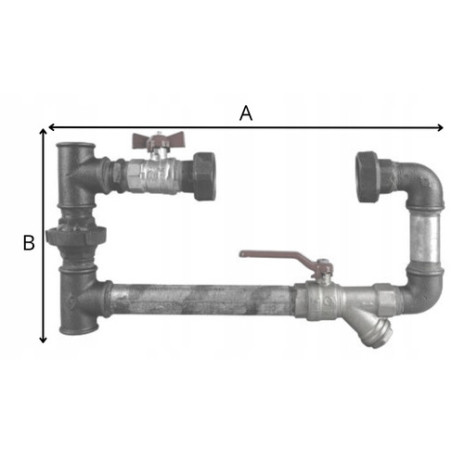

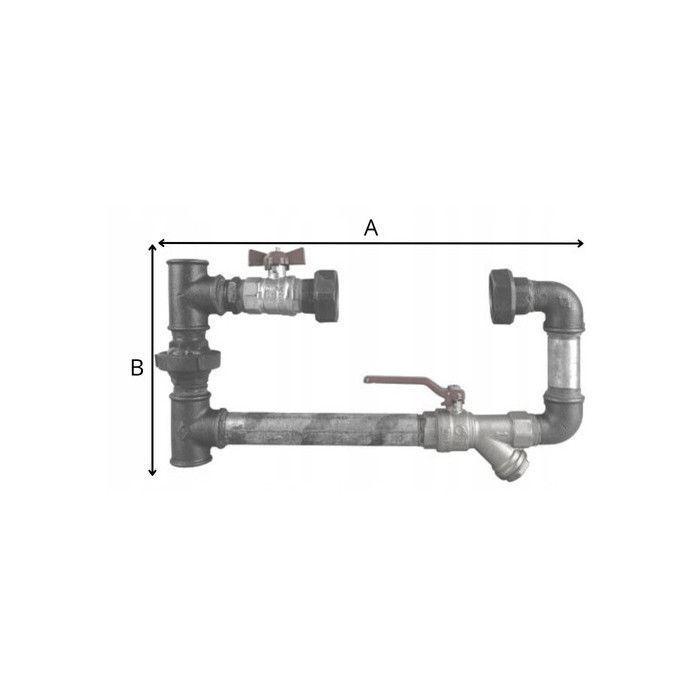

✅Wymiar A:

✅Wymiar B:

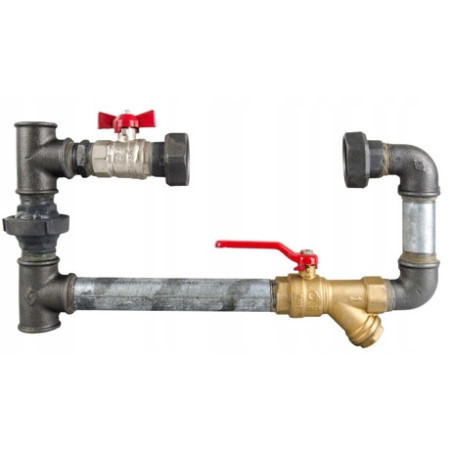

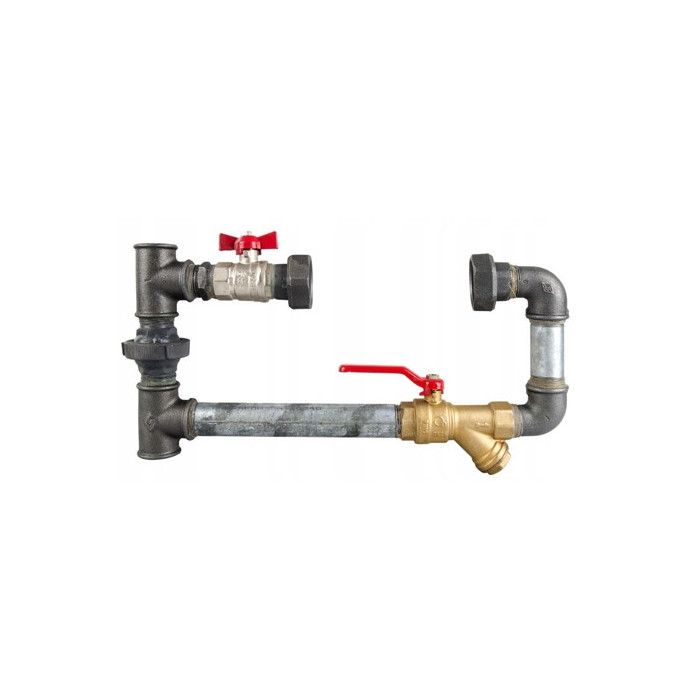

✅Zestaw obejściowy do pompy w wersji poziomej , służy do zabezpieczenia kotła przed nagłym wzrostem ciśnienia w przypadku utraty zasilania sterownika i pompy, zawór różnicowy zamontowany w obejściu otwiera się.

✅Instalacja taka może pracować bez zakłóceń.

✅Przeznaczony jest do instalacji centralnego ogrzewania, dla pomp o standardowych rozmiarach króćca przyłączeniowego – 180mm – 1 1/2 cala.

✅Dodatkowo zestaw wyposażony jest w kurki kulowe w tym jeden z filtrem skośnym.
