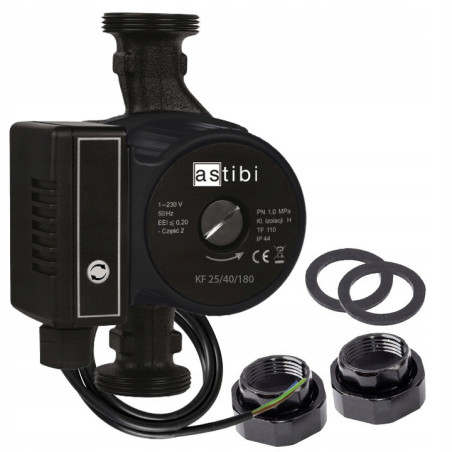

Energooszczędna pompa do centralnego ogrzewania ASTIBI 25/40 z rozstawem przyłączy 180mm / w komplecie śrubunki montażowe i uszczelki

POMPA WYPRODUKOWANA W POLSCE

Niski pobór mocy - zakres 4-28 W

ZASTOSOWANIE

Pompa ASTIBI przeznaczona jest do wytwarzania obiegu wody w systemach grzewczych. Z powodzeniem może być stosowana w instalacjach ze zmiennym natężeniem przepływu, np. instalacje c.o. z grzejnikami regulowanymi za pomocą termostatów.

Pompowana ciecz powinna być czysta, nie może zawierać ciał stałych, włóknistych, jej lepkość kinematyczna może wynosić do 10cSt (zawartość glikolu do 30% objętości), nie może być chemicznie agresywna, nie może być wybuchowa.

BUDOWA

Pompa ASTIBI składa się ze specjalnego jednofazowego silnika synchronicznego z magnesem trwałym oraz żeliwnego korpusu z króćcami w układzie liniowym.

Części wirujące silnika wraz z łożyskami omywane są pompowaną cieczą, a łożyskowanie ceramicznego wałka silnika odbywa się na dwóch ceramicznych łożyskach poprzecznych i grafitowym łożysku wzdłużnym. Tuleja ze stali nierdzewnej izoluje uzwojenie stojana silnika od przestrzeni wypełnionej pompowaną cieczą.

Na silniku zamontowany jest układ elektroniczny - przetwornica częstotliwości sterująca urządzeniem. Sterowanie umożliwia zmianę charakterystyk hydraulicznych pompy. Odbywa się to przez zmianę prędkości obrotowej pompy. Nastawy parametrów pracy pompy dokonasz, za pomocą przycisku nastawy na panelu sterującym pompy, umieszczonym na skrzynce zaciskowej silnika. Pompa nie potrzebuje dodatkowego, zewnętrznego zabezpieczenia silnika przed przeciążeniem.

DANE TECHNICZNE

• Długość montażowa: 180 mm
• Pobór mocy: 4-28 W
• Wydajność: do 3,4 m3/h
• Wysokość podnoszenia: do 4 m
• Średnica przyłączy: 1"
• Gwint na korpusie pompy: 1 1/2"
• Ciśnienie robocze: 1 MPa
• Temperatura czynnika: do 110°C
• Zasilanie: 1~230V, 50Hz
• EEI ≤ 0,20 - Część 2
• Stopień ochrony: IP 44
• Waga: 2,2 kg

W komplecie z pompą:

• śrubunki
• uszczelki
• przewód zasilający 1,5m
• instrukcja
• opakowanie

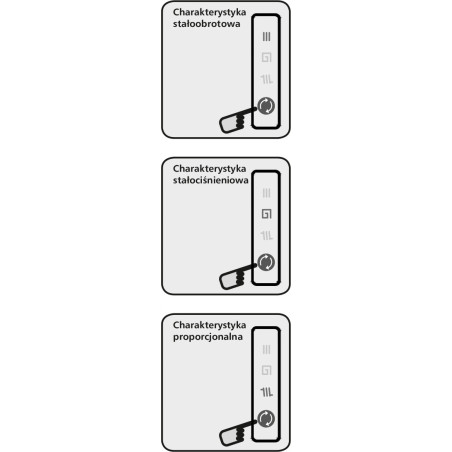

PANEL STERUJĄCY - TRYBY PRACY

Na panelu sterowania pompy, za pomocą przycisku nastawy trybu pracy, można wybrać następujące charakterystyki pracy:

1. Charakterystykę stałoobrotową ładowanie zasobnika c.w.u.

Wybór nastawy stałej prędkości obrotowej, umożliwia uzyskanie typowej charakterystyki, jak w tradycyjnej pompie trójbiegowej.

2. Charakterystykę stałociśnieniową ogrzewanie podłogowe

Wysokość podnoszenia utrzymywana jest na stałym poziomie, niezależnie od zmian przepływu w instalacji.

3. Charakterystykę proporcjonalną ogrzewanie grzejnikowe

Pompa automatycznie dopasowuje wysokość podnoszenia do aktualnego przepływu w instalacji. Wraz ze wzrostem wydajności pompy rośnie wartość wytwarzanego ciśnienia.
