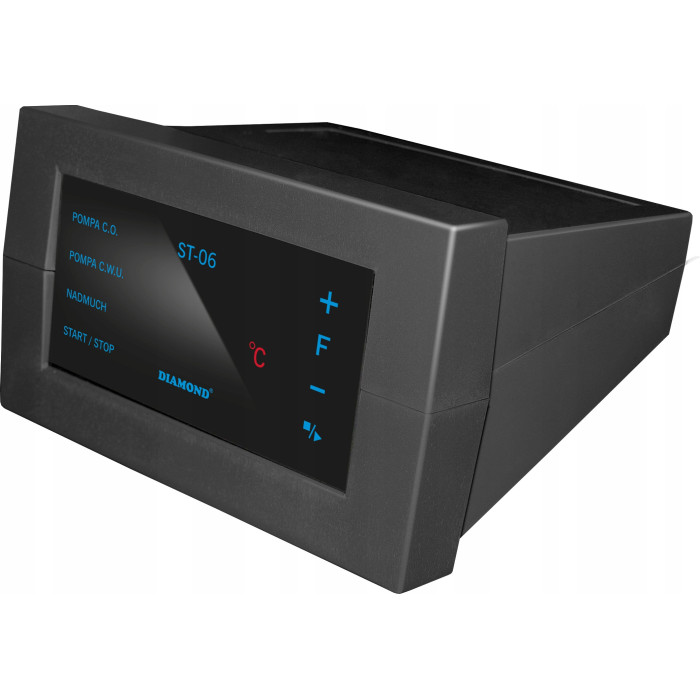

⭐STEROWNIK PIECA DOTYKOWY: POMPY C.O.,C.W.U. I WENTYLATORA NADMUCHOWEGO LED⭐

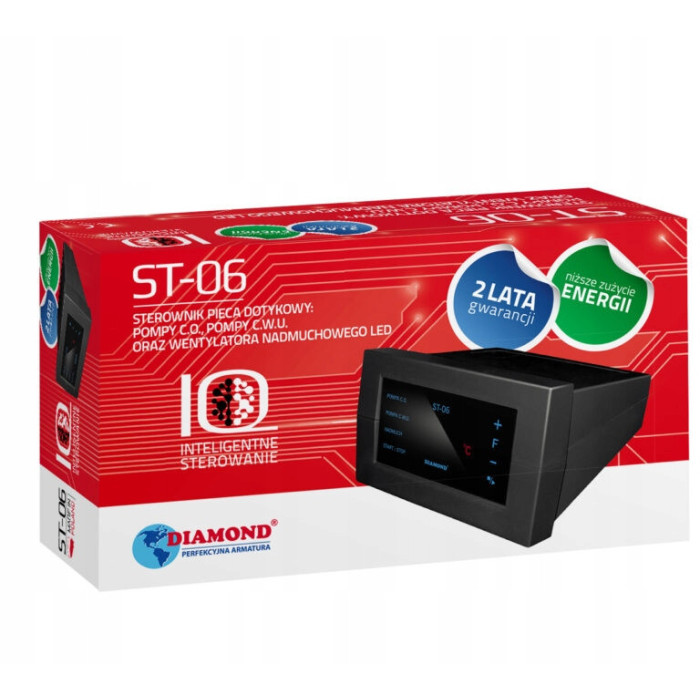

ST-06

Sterowniki umożliwiają racjonalne i wygodne zarządzanie domowym systemem centralnego ogrzewania. Inteligentne sterowanie poziomem centralnego ogrzewania i ciepłej wody użytkowej nie tylko zapewnia bezproblemową pracę instalacji, dostosowaną do indywidualnych potrzeb i upodobań, ale także pozwala znacznie zredukować koszty ogrzewania.

➡️ Sterownik steruje pomp¹ C.O. oraz C.W.U i wentylatorem nadmuchowym. Posiada panel dotykowy z możliwością podpięcia termostatu pokojowego. Przeznaczony jest do sterowania kotłami na paliwo sta³e. drewno, węgiel, miał. Użytkownik ma do wyboru 5 wersji trybów pracy sterownika uwarunkowanych rodzajem opału oraz typem kotła. Pierwsze czynności jake musi wykonać użytkownik przed rozpoczęciem eksploatacji sterownika jest ustawienie temperatury pieca, jaką ma utrzymywać sterownik podczas pracy kotła oraz wybrać tryb pracy sterownika w menu (F). Aktualną temperaturę zasobnika C.W.U. możemy zobaczyć dotykając przycisk [-]. Po 3 sek. sterownik automatycznie przejdzie w wyświetlanie aktualnej temperatury pieca.

✅Funkcja F1 - drewno oraz węgiel (płynna moc dmuchawy)

✅Funkcja F2 - drewno (moc dmuchawy 20% + przedmuchy)

✅Funkcja F3 - węgiel (moc dmuchawy 50% + przedmuchy)

✅Funkcja F4 - miał (moc dmuchawy 100% + przedmuchy)

✅Funkcja F5 - ustawienia własne

➡️ W funkcjach od F1 do F4 , tj. moc dmuchawy, temperaturę załączenia pompy C.O. oraz temperaturę wygasania pieca, sterownik dostosowuje automatycznie dzięki zastosowaniu algorytmu control smart. Moc dmuchawy jest zmniejszana w funkcji F1, kiedy temperatura kotła zbliża się do zadanej przez użytkownika temperatury pieca. Wygaszanie kotła mieści się w przedziale od 35oC do 50oC, Pompa C.O. jest załączana w przedziale od 30oC do 40oC, w zależności od zadanej temperatury pieca, a pompa C.W.U. działa na zasadzie różnicy temperatur.  Ustawiona temperatura kotła jest automatycznie temperatura zasobnika. Funkcja F5 pozwala indywidualnie według potrzeb regulować wszystkie parametry pracy sterownika tj. temp. Załączenia pompy C.O. i C.W.U., moc wentylatora, przerwy oraz długość przedmuchu, temp. rozpalania oraz czas wygasania kotła. W każdym trybie sterownika od F1 do F5 istnieje możliwość włączenia priorytetu pompy C.W.U. trybu letniego termostatu pokojowego.

➡️ Przy włączonym termostacie w menu (t on) sterownik po osiągnięciu temperatury na termostacie pokojowym przejdzie w tryb podtrzymania, będą działały przedmuchy ustawione w menu serwisowym. Przy włączonym priorytecie pompy C.W.U. lub pracy w trybie letnim sterownik ignoruje pracę termostatu pokojowego do momentu osiągnięcia temperatury przez zasobnik.

➡️Obsługa sterownika:

Po włączeniu zasilania sterownik automatycznie przechodzi w tryb rozpalania. Do menu sterownika wchodzimy dotykając klawisz [F]. Na wyświetlaczu pojawi się pulsująca temperatura zadana kotła, mamy wówczas możliwość ustawienia żądanej temperatury jaką sterownik ma utrzymywać - klawiszami Po ustawieniu żądanej temperatury ponownie wciskamy przycisk [F]. Na wyświetlaczu pojawi się pulsujące oraz wybrany aktualnie numer funkcji. Następnie wybieramy funkcje, która nas interesuje klawiszami Po wybraniu żądanej funkcji sterownik sam wróci do pracy . W przypadku funkcji F5 należy dotknąć symbol [F] aby przejść do indywidualnych ustawień użytkownika.

➡️Pojawią się nam kolejno funkcje:

✅ P - piorytet pompy C.W.U.

✅L - tryb lato zima

✅ t - termostat pokojowy

✅ C - temp załączenia pompy C.O.

✅ U - temp zasobnika C.W.U.

✅ D - moc wentylatora

✅ 1 - czas przedmuchu

✅ 2 - przerwa przedmuchu

✅ 3 - temperatura wygasania

✅ 4 - czas rozpalania

➡️Opcje serwisowe:

W opcjach serwisowych można zmienić typ i moc dmuchawy podczas rozpalania oraz przerwę przedmuchu podczas załączonego termostatu pokojowego. Wejście w opcje serwisowe jest możliwe po wyłączeniu zasilania i po ponownym włączeniu przytrzymując symbol [F] w tym czasie pojawią sią na wyświetlaczu 888.

✅ d- to typ dmuchawy:

✅ d1- DMUCHAWA WPA120

✅ d2- DMUCHAWA DP-01, DP-02

✅ d3- DMUCHAWA RV-14

✅ d4- DMUCHAWA DP-120

✅ F1 Maksymalna moc dmuchawy podczas rozpalania tylko dla funkcji F1 w menu.

✅ F2 Przerwa przedmuchów do opcji termostat

Po ustawieniu typu i mocy dmuchawy, sterownik automatycznie przejdzie do pracy na zadanych w opcjach serwisowych parametrach, po 5 sekundach.

➡️Specyfikacja techniczna :

✅ Pobór mocy: 2 W

✅ Temperatura otoczenia: -10 do 50oC

✅ Obciążenie wyjścia pomp i wentylatora: 3,15 A

✅ Zakres pomiaru temperatur: 0 do 99 oC

✅ Zakres nastaw temperatur: C.O. 35 do 80oC

✅ Wytrzymałość temperatury czujników: -10 do 120oC

✅ Długości przewodów zasilających: pom. C.O.-1,2m, wen. -1,7m, sieć-1,5m

✅ Długości przewodów czujników: 0,6 m - CO, 3m - C.W.U.

✅ Czas przedmuchu: od 0 do 90 sek.

✅ Przerwa przedmuchu: od 1 do 15 min.

✅ Temperatura wygasania: od 20 do 75oC

✅ Czas rozpalania: od 0 do 99 min.

✅ Wymiary: 175mm/175mm/100mm

✅ Termostat awaryjny: 90oC
