GRUPA POMPOWA OCHRONY KOTŁA BTA ZAWÓR ATV AFRISO

⭐Zastosowanie

✅Grupy pompowe ochrony powrotu kotła BTA i BRA stosowane są w instalacjach grzewczych z kotłami stałopalnymi. Montowane na powrocie z instalacji. Mieszają w odpowiednich proporcjach strumienie czynnika, zabezpieczając kocioł przed korozją niskotemperaturową powstającą przez powrót medium o zbyt niskiej temperaturze.

✅Utrzymanie temperatury powrotu na stałym, określonym przez producenta kotła poziomie zabezpiecza go przed kondensacją wilgoci na płaszczu wodnym i zanieczyszczeniami paleniska przez smoły i sadze. Odpowiednio wysoka temperatura powrotu wydłuża żywotność kotła i zwiększa jego sprawność.

✅Urządzenia do ochrony temperatury powrotu powinny być montowane w każdej instalacji z buforem ciepła (zbiornikiem akumulacyjnym). Są też zalecane przy każdym kotle na paliwo stałe.

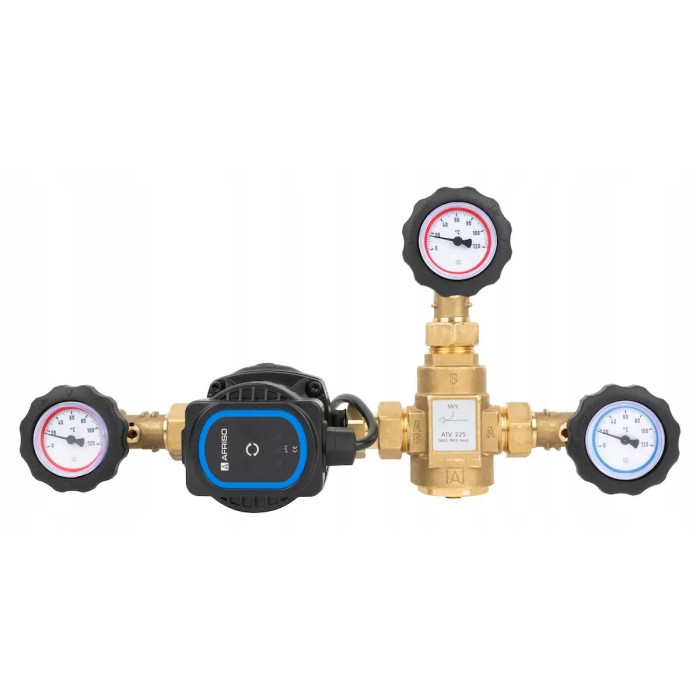

✅Gotowy układ hydrauliczny z obrotowym zaworem mieszającym ARV ProClick i energooszczędną pompą obiegową.

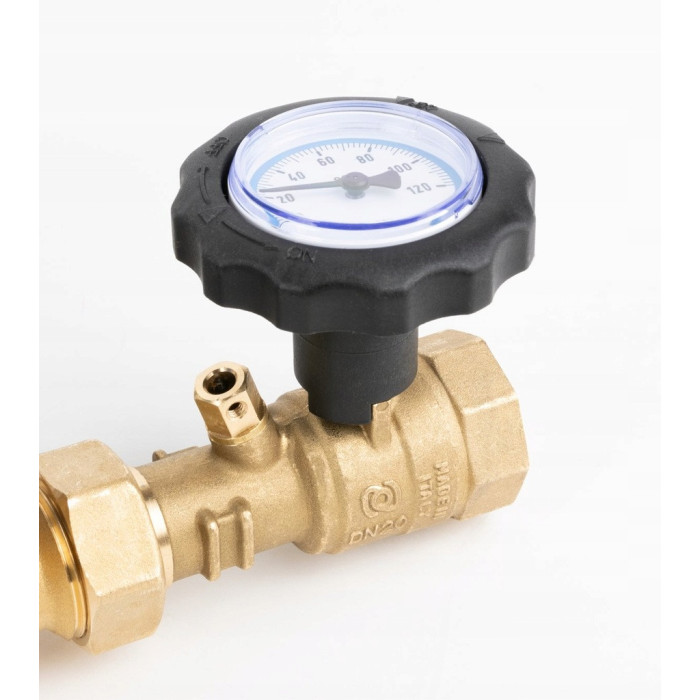

✅Wyposażona w niezbędną armaturę: Trzy zawory odcinające ze zintegrowanymi termometrami, zawór zwrotny wbudowany w zawór odcinający z niebieskim termometrem, dedykowane tuleje do montażu czujników temperatury.

⭐Budowa

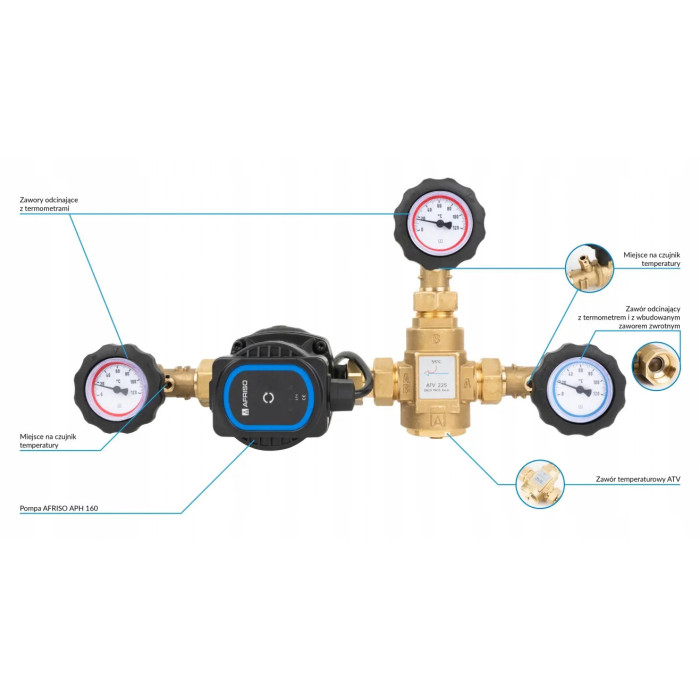

✅Grupy składają się z trzech zaworów odcinających ze zintegrowanymi termometrami, pompy obiegowej i zaworu mieszającego. Zawór odcinający z niebieskim termometrem wyposażono w zawór zwrotny.

✅W grupie BTA zamontowany jest zawór temperaturowy ATV 225 (temp. znamionowa 55°C).

⭐️Dane techniczne

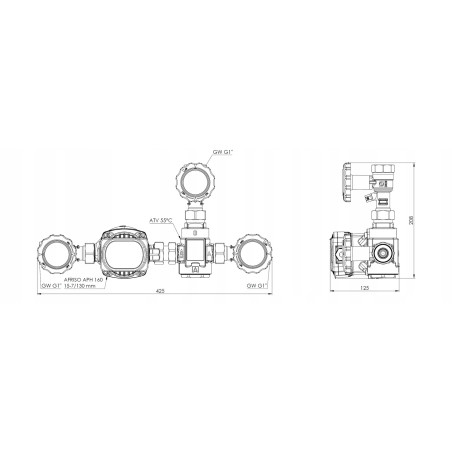

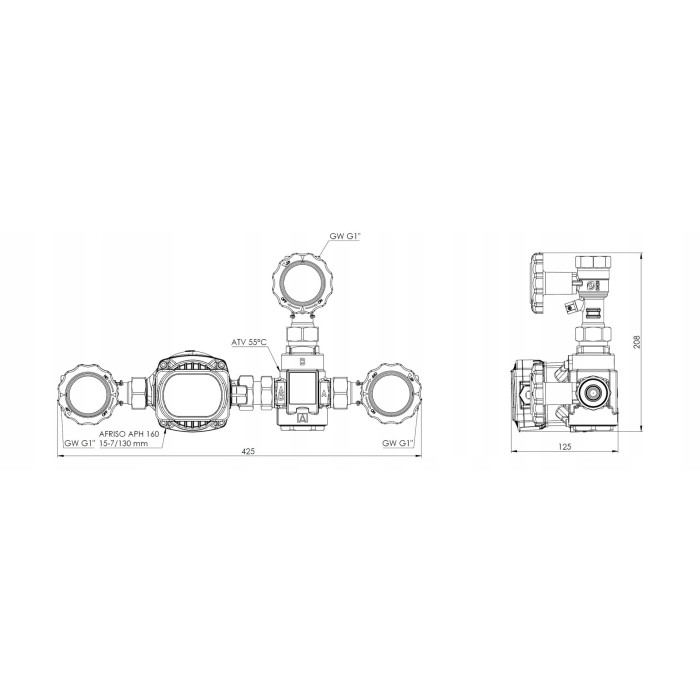

➡️Przyłącza GW G1”

➡️Ciśnienie pracy max 6 bar

➡️Temperatura pracy max 90°C

➡️Stężenie glikolu max 50%

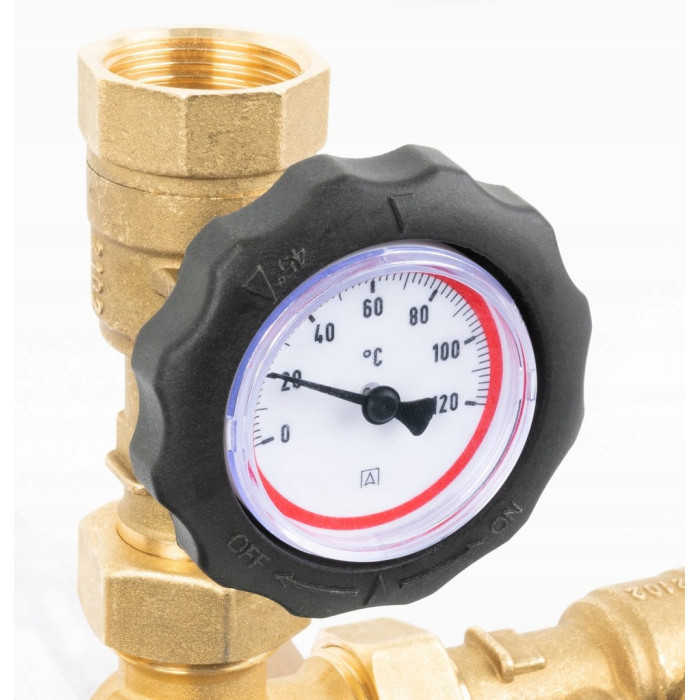

➡️Termometry Ø50 mm, 0÷120°C

➡️Zawory odcinające DN20, PN16

➡️Zawór odcinający z wbudowanym zaworem zwrotnym DN20, PN10

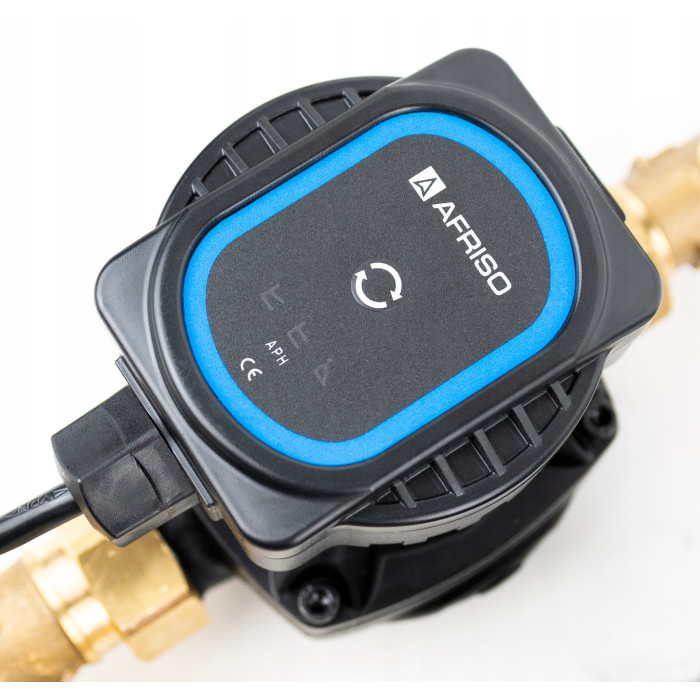

➡️Pompa obiegowa AFRISO APH 160 15-7/130 mm z kablem zasilającym (Pobór mocy: 4-45W)

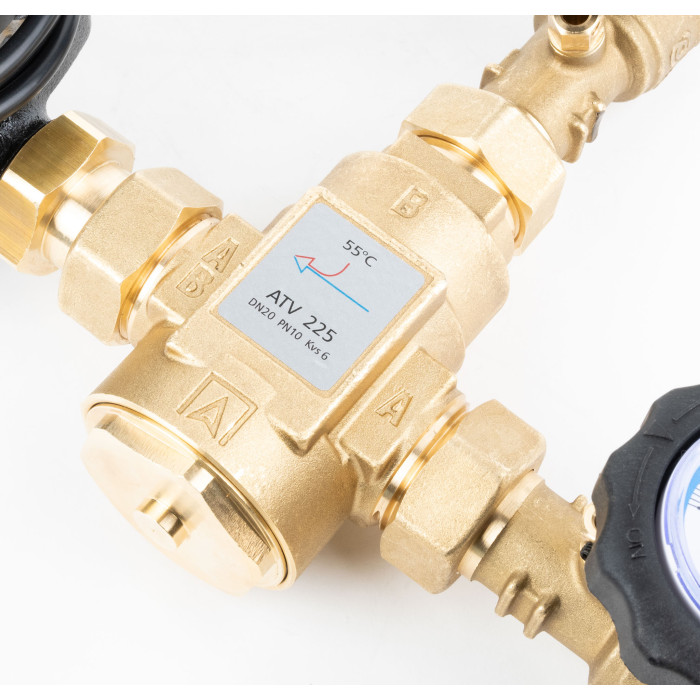

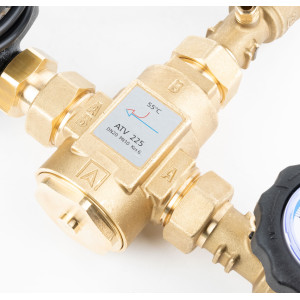

➡️Temperaturowy zawór mieszający: ATV 225, Kvs 6 m3/h, 55°C, PN10

➡️Użyte materiały mosiądz, stal, tworzywo sztuczne

⭐️W zestawie:

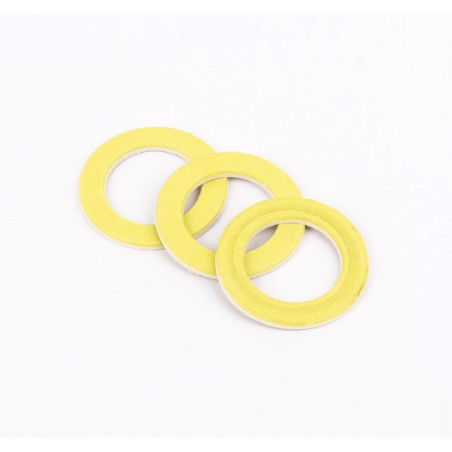

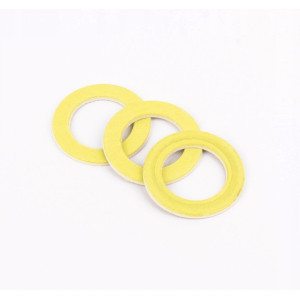

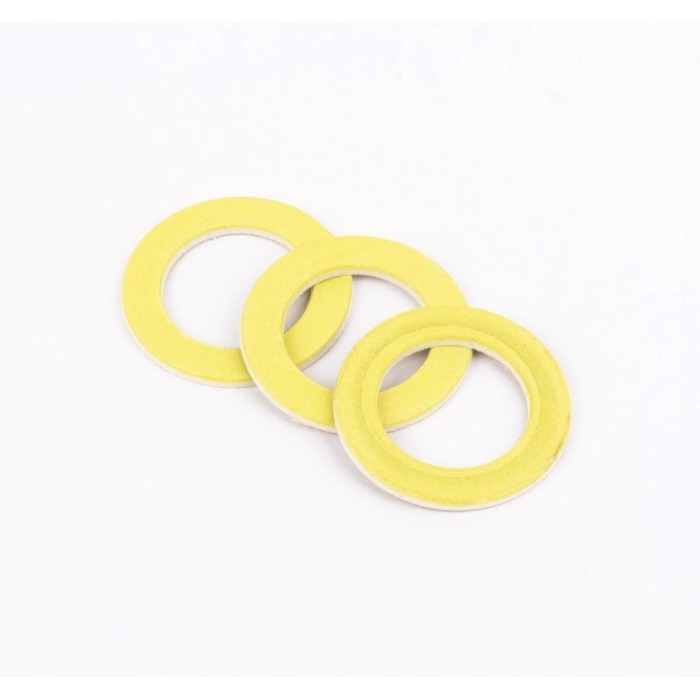

✅Komplet uszczelek

➡️Zmiana fabrycznej nastawy temperatury możliwa poprzez zestaw naprawczy do zaworu ATV - z 55°C na 45, 50 lub 60°C.

➡️Grupy należy montować na przewodzie powrotnym do źródła ciepła.
