Grupa bezpieczeństwa BSB przeznaczona jest do zabezpieczenia instalacji przygotowania ciepłej wody użytkowej przed nadmiernym wzrostem ciśnienia, pomiaru ciśnienia oraz podłączenia przeponowego naczynia wzbiorczego.

Przeznaczona jest do pracy w instalacjach w których stosować należy zawór bezpieczeństwa 6 bar, zbiornik c.w.u. nie jest większy niż 200 l, a moc instalacji nie przekracza 111,5 kW.

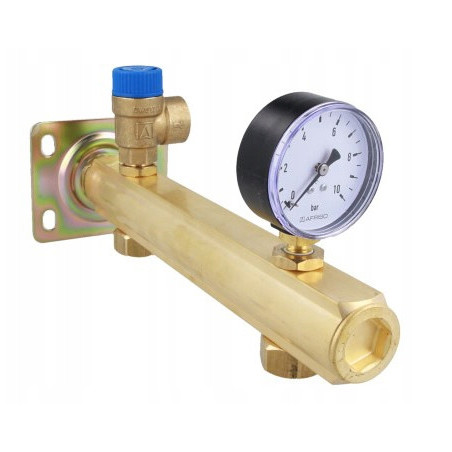

Grupa zbudowana jest z mosiężnej belki na końcu której umieszczono przyłącze z gwintem przeznaczonym do montażu naczynia przeponowego. Do belki przymocowano również manometr oraz zawór bezpieczeństwa MSW. Belka zakończona jest elementem mocującym z otworami pod śruby, który należy wykorzystać do przytwierdzenia jej do ściany.

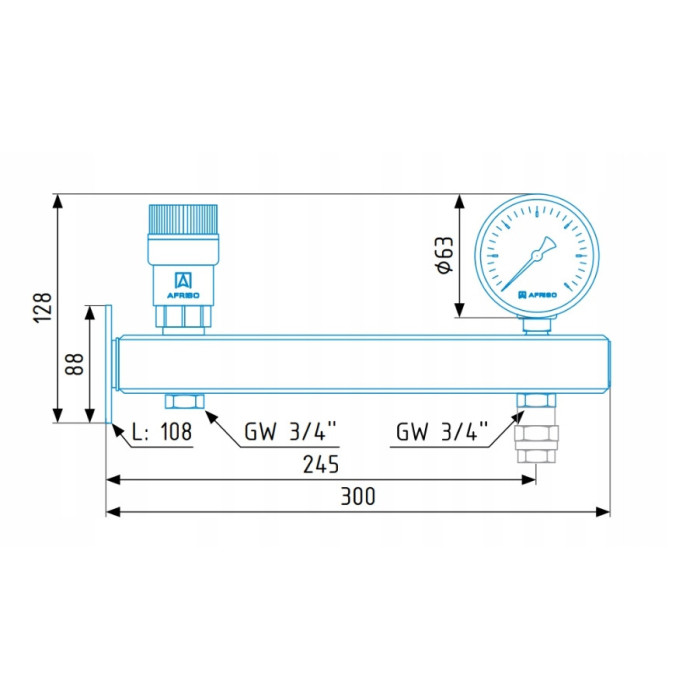

DANE TECHNICZNE

• Moc zabezpieczanej instalacji: max 111,5 kW wg UDT
• Przyłącze naczynia przeponowego: GW 3/4”
• Przyłącze do instalacji: GW 3/4”
• Zakres manometru: 0 ÷ 10 bar
• Ciśnienie otwarcia zaworu bezpieczeństwa MSW: 6 bar
• Rozmiar tarczy manometru: Ø63 mm
• Najmniejsza średnica kanału dolotowego d zaworu bezpieczeństwa: 13 mm
• Współczynnik wypływu dla par i gazów α zaworu bezpieczeństwa MSW: 0,37
• Współczynnik wypływu dla cieczy αc zaworu bezpieczeństwa MSW: 0,31
